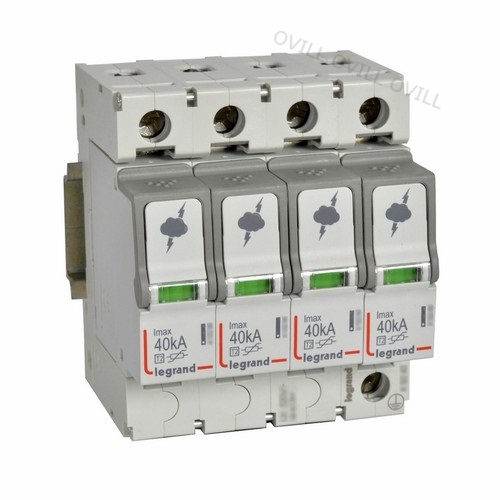

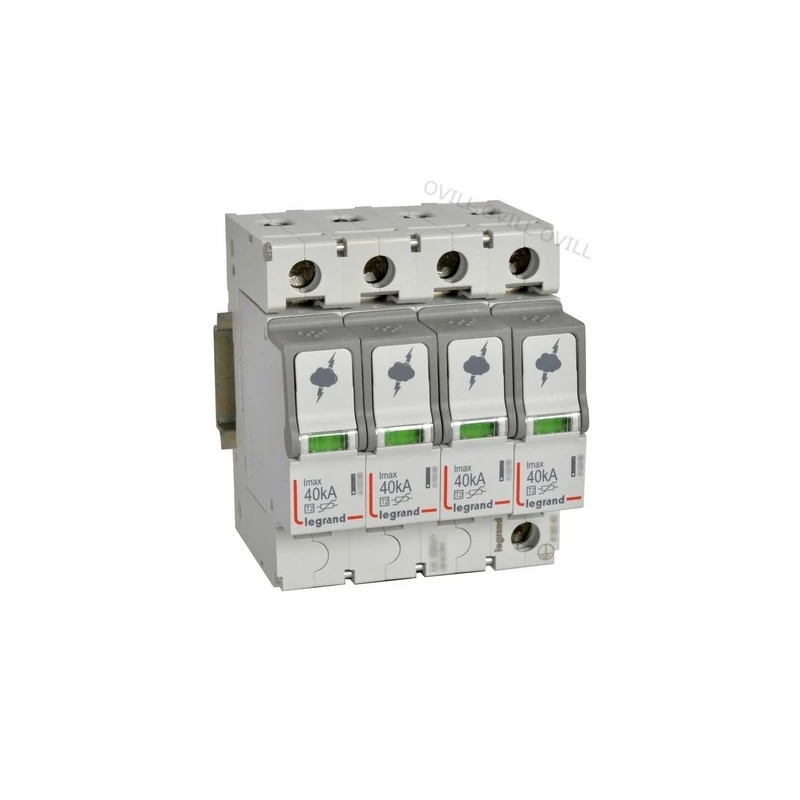

Legrand Túlfeszültség levezető, T2, 4P, 40 kA 412233
Termékismertető
Kiváló eszköz, amely védelmet nyújt az elektromos berendezéseinek a túlfeszültség ellen. Használatával jelentős károktól kímélheti meg magát. Könnyen rögzíthető, optikai állapotjelzőnek köszönhetően ellenőrzése egyszerű.
Túlfeszültség légköri jelenség (villámlás) vagy üzemviteli kapcsolási- és hibajelenségek (zárlat) hatására keletkezhet, ami azt jelenti, hogy a feszültségnövekedés az üzemi feszültség értékét többszörösen túllépi, időtartama pedig jellemzően rövidebb 1ms-nál. Azonban a rövid időtartam ellenére hatalmas károkat okozhat otthoni elektromos elosztószekrényekben, berendezésekben (pl.: számítógép/laptop, tv, hifi-rendszer, konyhai gépek, stb.)
Ennek elkerülése érdekében érdemes megfelelő túlfeszültség levezető eszközökkel védekezni. A Legrand T2-es típusú túlfeszültség levezetőjét kifejezetten elosztó szekrények általános védelmére fejlesztették ki.
A termék jellemzői:
- Beépítés helye belső elosztó szekrényekben (2)
- Cseremodullal és állapotjelzővel
- Alkalmazható földelési rendszerek: TT, TNC, TNS
- T2 típus (korábbi jelölése C típusú túlfeszültség levezető)
- Villámáram levezető képesség: Iimpmax 40 kA/pólus - 440V
- Villámvédelem nélküli nagy létesítmények (társasházak, kereskedelmi létesítmények) védelmére javasolt eszköz
- Up 2.1 kV - Imax: 20 kA/pólus - Uc: 440 V~
- Javasolt kismegszakító: DX³ 25 A - C jellegörbe
- Pólusok száma: 4 pólus
- Nulla helyzete: -
- Jelző: Igen
- 17,5 mm-es modulszám: 4
Jelzések:
- Zöld jelzés: A túlfeszültség-levezető üzemi állapotban van
- Sárga jelzés: A modult cserélni kell
Általános jellemzők:
- Túlfeszültség-levezetők 230 - 400 V~ T2 vizsgálati osztály
- Tranziens túlfeszültség ellen nyújtanak védelmet 230/400 V~ hálózatokon (50/60 Hz)
- A túlfeszültséglevezetők megfelelnek az EN/IEC 61643-11 szabványnak
- Elosztó szekrények védelmére ajánlott II Osztály (T2)
Műszaki adatok
| Termékkód | 412233 |
| Hálózat | 230/400 V+/- (50/60Hz) |
| Védelmi fokozat | IP20 |
| Működési hőmérséklet | -10 és +40 Celzius fok között |
| Típus | T2/40 kA |
| Pólusok száma | 4P |
| Földelési rendszer | TT, TNS, IT |
| Maximum feszültség [Uc] | 440V |
| Védelmi mód | CT1 |
| Névleges áram/pólus (8/20) | 20kA |
| Maximum levezetési áram lmax/pólus (8/20) | 40kA |
| Maximum levezetési áram limp/pólus (10/350) | - |
| Maximum levezetési áram lmax (10/350) | - |
| Védelmi szint Up(L-N/L-PE/N-PE) | 1,8kV 15kA-nél 2,1kV 20kA-nél |
| Védelmi szint Up 5kA-en | 1,3kV |
| Maximum rövidzárási áram Icc | 50kA |
| Javasolt védelmi eszköz | DX 25A C jelleggörbe |
| jelzősegéd | Igen |
